REPRESENTACIÓN DE MOLÉCULAS 3-D | |||||
---|---|---|---|---|---|
UN ASPECTO IMPORTANTE DE LA ESTEREOQUÍMICA ES LA REPRESENTACIÓN PLANA DE MOLÉCULAS TRIDIMENSIONALES.A CONTINUACIÓN SE DESCRIBEN CUATRO SISTEMAS DE REPRESENTACIÓN APLICADOS A LAS MISMAS SUSTANCIAS |
ESTEREOQUÍMICA: ORIGEN DEL PROBLEMA CONFORMACIONES DEL CICLOHEXANO ESTEREOISOMERIA CONFIGURACIONAL. ISOMERÍA GEOMÉTRICA ESTEREOISOMERÍA CONFIGURACIONAL. ISOMERÍA ÓPTICA REPRESENTACIÓN DE MOLÉCULAS EN 3-D QUIRALIDAD SIN CENTROS QUIRALES |
||||
(S)-ácido 2-bromopropanoico |
(R)-ácido 2-bromopropanoico |
||||
DIAGRAMA DE CUÑAS |
DIAGRAMA DE CABALLETE |
PROYECCIÓN DE
NEWMAN |
PROYECCIÓN DE
FISCHER |
||
Las cuñas rellenas representan enlaces que salen del plano Las cuñas discontinuas representan enlaces que entran en el plano Las líneas representan enlaces contenidos en el plano del papel |
El extremo grueso de la cuña sale del plano El extremo fino de la cuña entra en el plano |
Representa la molécula vista frontalmente a lo largo de uno de sus enlaces. Es como si el diagrama de caballete se reorientara hasta situarse frontalmente |

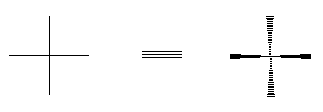

Las líneas horizontales representan enlaces que salen del plano La líneas verticales representan enlaces que entran en el plano |
||
|
C3 como delantero |
Proyección a lo largo del enlace C2-C3 con el C2 como delantero |
|
|
